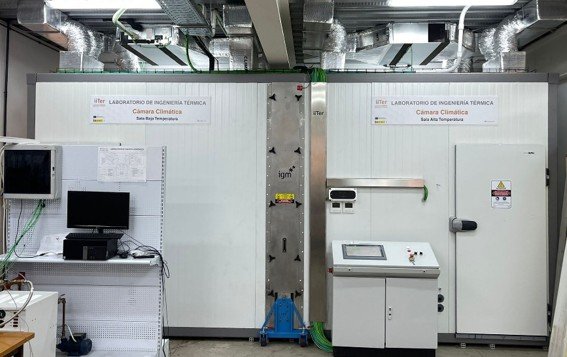

Cámara Climática de Doble Sala
Sala climática de dos recintos con ambiente controlado de forma independiente, pensada para ensayar a escala real el comportamiento térmico de cerramientos, ventanas y puertas frente a condiciones extremas de temperatura, presión y agua.
Características técnicas
- Pared intermedia intercambiable: adiabática, cerramiento opaco, ventana o puerta.
- Control de temperatura: de 5 ºC a 45 ºC en cada sala.
- Sobrepresión de aire: hasta 1.200 Pa.
- Pulverización de agua para ensayos de estanqueidad.
- Simulador solar para carga radiante controlada.
Ensayos disponibles
- Transmitancia térmica de cerramientos opacos. Determinación en régimen estacionario por el método de la caja caliente calibrada y guardada (UNE-EN ISO 8990).
- Transmitancia térmica de ventanas y puertas completas. Método de caja caliente sobre el conjunto completo de la carpintería (UNE-EN ISO 12567-1).
- Permeabilidad al aire de ventanas y puertas. Ensayo bajo presión y succión de aire, con clasificación por clases (UNE-EN 1026 y UNE-EN 12207).
- Estanqueidad al agua de ventanas y puertas. Pulverización de agua controlada bajo presión de aire, con clasificación por clases (UNE-EN 1027 y UNE-EN 12208).
- Resistencia a la carga del viento. Ensayo de deformación bajo presión y succión hasta 1.200 Pa, con clasificación por clases (UNE-EN 12211 y UNE-EN 12210).

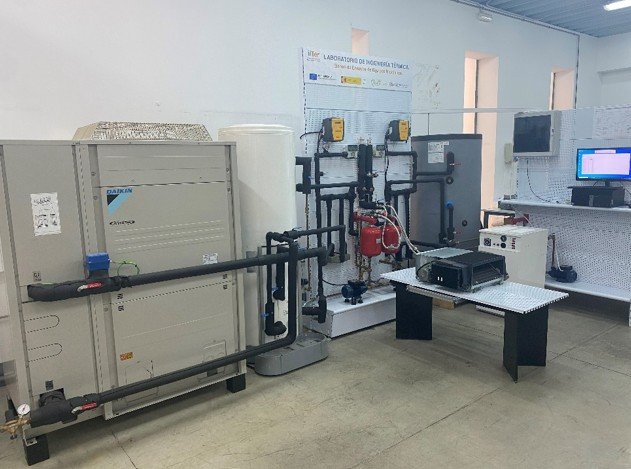

Instalación Hidrónica Experimental
Banco de ensayos con doble red hidráulica, con circuitos primario y secundario de frío y calor independientes, preparado para caracterizar equipos y cambiadores de calor bajo condiciones controladas de caudal y temperatura.
Características técnicas
- Capacidad de frío: 20 kW (enfriadora aire/agua).
- Capacidad de calor: 25 kW (caldera eléctrica).
- Transferencia en el secundario desde cambiador de placas o depósito, con control de temperatura y/o caudal.
- Instrumentación: caudalímetros y termopares de entrada/salida al prototipo ensayado.
- Acoplable a la cámara climática para controlar las condiciones de aire durante el ensayo.
Ensayos disponibles
- Prestaciones de ventiloconvectores (fan-coils). Capacidad térmica y caudales de aire y agua en condiciones normalizadas (UNE-EN 1397).
- Prestaciones de baterías y radiadores por aire forzado. Potencia térmica cedida al aire en circulación forzada (UNE-EN 1216).
- Prestaciones de radiadores estáticos y convectores. Potencia térmica nominal en convección natural (UNE-EN 442-2).
- Prestaciones de cambiadores de calor agua/agua. Caudales, temperaturas y potencia intercambiada, con la metodología general de ensayo de prestaciones (UNE-EN 305 y UNE-EN 306).
- EER/COP de equipos aire/agua o agua/aire. Rendimiento energético en condiciones de ensayo normalizadas (UNE-EN 14511), con la cámara climática acoplada para controlar la temperatura del lado aire.
